3D - Inverting Amplifier



1. Foto Hardware [Kembali]

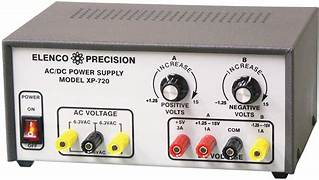

ALAT

1. Multimeter



2. Signal Generator

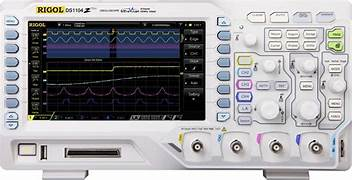

3. Oscilloscope



BAHAN

1. Resistor




2.  Operational Amplifier







3. jumper

2. Prosedur Percobaan[Kembali]

1. Susun Rangkaian sesuai pola pada modul
2. Hubungkan Function generator dan Osiloskop pada Rangkaian
3. Aktifkan Function generator dan rangkaiannya
4. Analisa Gelombang Input dan outputnya

3. Rangkaian Simulasi dan Prinsip Kerja[Kembali]

Prinsip Kerja :

Rangkaian Inverting Op-Amp adalah konfigurasi penguat operasional di mana sinyal input diberikan pada terminal inverting (-) melalui resistor input (Rin​), sementara terminal non-inverting (+) dihubungkan ke ground. Dalam konfigurasi ini, sinyal input mengalami pembalikan fasa (180 derajat) pada output. Arus yang mengalir melalui Rin​ menuju node inverting (-) akan terus berusaha diseimbangkan oleh op-amp melalui umpan balik negatif yang diberikan oleh resistor umpan balik (Rf​) dari output ke input inverting. Tegangan output (Vout​) berbanding terbalik dengan tegangan input (Vin​) dan dapat dihitung dengan rumus Vout = ​−(Rf​/Rin​)×Vin​, di mana faktor penguatan negatif menunjukkan pembalikan fasa. Rangkaian ini umumnya digunakan untuk memperkuat sinyal sekaligus membalikkan fasa sinyal, dan sering diaplikasikan dalam pengolahan sinyal, penguat audio, serta sirkuit analog lainnya.


4. Kondisi[Kembali]

Rf = 20 KΩ

Rf = 50 KΩ

Rf = 80 KΩ

5. Video Demo[Kembali]


6. Download File[Kembali]

  1. Download File Rangkaian [Download]
  2. Download Video Simulasi klik disini
  3. Download Video Demo klik disini
  4. Download Video Penjelasan Blog klik disini
  5. Download Datasheet Resistor [Download]
  6. Download Datasheet Multimeter klik disini
  7. Download Datasheet Resistor klik disini
  8. Download Datasheet Transistor klik disini
  9. Download Datasheet Baterai klik disini
  10. Download Datasheet Kapasitor klik disini
  11. Tugas Pendahuluan klik disini
  12. Laporan Akhir klik disini
